• Gaiola de Faraday:
Microsoft Word - relatorio parcialIremos apresentar, uma experiência que funciona como uma Gaiola de Faraday, porém uma verdadeira Gaiola de Faraday requer mais material, e se trata de uma experiência mais complexa. Mas, como nossa intenção é apenas explicar o funcionamento do experimento, vamos demonstrar com um experimento mais simplório seu funcionamento. Uma Gaiola de Faraday é uma blindagem elétrica, ou seja, uma superfície condutora que envolve uma dada região do espaço e que pode, em certas situações, impedir a entrada de perturbações produzidas por campos elétricos e ou eletromagnéticos externos. O experimento a seguir, muito simples, evidencia uma dessas propriedades da Gaiola de Faraday.
Microsoft Word - relatorio parcialMaterial necessário para a realização do experimento: Um rádio receptor portátil (AM - amplitude modulada e FM - frequência modulada); Uma folha de “papel” de alumínio (desses que utilizamos em casa); Uma folha de jornal;
Como fazer? Microsoft Word - relatorio parcial• Com o receptor de rádio, sintonize em OM (ondas médias) uma emissora local que funcione perfeitamente. • Envolva o receptor com a folha de jornal e ouça atentamente o que acontece. Observou que o rádio continua “falando” normalmente. Microsoft Word - relatorio parcial• Retire a folha de jornal e use agora a folha de papel alumínio, embrulhando-o. O receptor parou de funcionar? Você deve ter notado que “embrulhado” com a folha de alumínio o rádio deixa de “falar”.
Por que acontece? Microsoft Word - relatorio parcialO papel de alumínio que envolve o receptor de radio constitui uma Gaiola de Faraday, a qual impede que sejam captados os campos eletromagnéticos (ondas) que transportam o sinal que faria o rádio “falar”. - Uma "verdadeira" Gaiola de Faraday (vídeo).

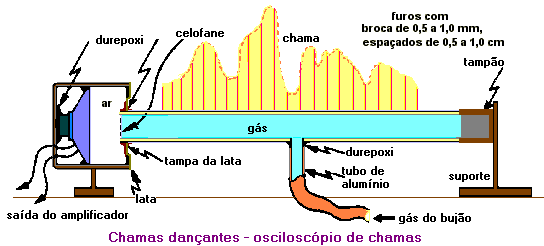

• Osciloscópio de chamas (chamas dançantes): Este experimento tem por finalidade demonstrar a ocorrência do fenômeno das ondas estacionárias que são formadas a partir de superposição de ondas em tubos fechados.Microsoft Word - relatorio parcial Obs.: Ondas estacionárias são ondas resultantes da superposição de duas ondas de mesma frequência, mesma amplitude, mesmo comprimento de onda, mesma direção e sentidos opostos.
Microsoft Word - relatorio parcialMaterial necessário para a realização do experimento: 1 tubo de alumínio de 1/2" com 1 a 2m de comprimento; 1 alto-falante redondo, pequeno (2" diâmetro), 8W; 1 lata de boca larga, tipo leite em pó, que caiba o alto-falante em seu interior; 1 broca de 1/2mm ou mais fina; 1 bujão de gás para acampamento dotado de tubo flexível para gás e válvula típica; 1 curto tubo de alumínio (diâmetro cerca de 1cm); furadeira, lima, canivete, fios, fita isolante (durepoxi), etc.
Explicação para a ocorrência do fenômeno: Microsoft Word - relatorio parcialO gás ao entrar no tubo, com o alto falante desligado, se distribui por toda sua extensão produzindo uma chama uniforme, ao se ligar o alto falante as ondas diretas e refletidas se superpõem formando uma onda estacionária. Nos ventres da onda estacionária há uma rarefação de gás produzindo os vales da onda de chama, enquanto que nos nós da onda estacionária ocorre uma condensação de gás formando os picos da onda de chama.
1 - Quando o movimento de uma partícula vibratória é perpendicular à direção da onda, ele é denominado movimento ondulatório Longitudinal. (F)
Explicação: O movimento ondulatório é transversal, só é longitudinal, quando ocorre vibração na mesma direção da onda, e não perpendicular à direção da mesma.
2 - O número de oscilações produzidas por um corpo em vibração em um segundo é chamado de freqüência.(V)
3 - Freqüência é o número de ondas formadas em uma hora. Uma medida de freqüência de onda é o Hz. (F)
Explicação: frequência é o número de ondas formadas em um minuto.
4 - O som é uma sensação fisiológica causada por vibrações que chegam ao ouvido por meio de variações de pressão. (V)
5 - Nenhum ouvido normal consegue ouvir uma faixa de frequências que varia aproximadamente entre 20 e 20000 Hz. (F)
Explicação: 20 e 20000 Hz é a freqüência que um ouvido normal consegue ouvir.
6 - A velocidade de propagação de uma onda eletromagnética depende do meio em que ela se propaga. (V)
7 - Ondas eletromagnéticas são formadas por campos elétricos e campos magnéticos invariáveis. (F)
Explicação: São formadas por campos elétricos e campos magnéticos variáveis.
8 - Uma onda é um pulso energético que se propaga através do espaço ou através de um meio (líquido, sólido ou gasoso). (V)
9 - Ondas eletromagnéticas não podem propagar-se num meio material. (F)
Explicação: Elas se propagam no meio matéria, porém com velocidade menor que a obtida no vácuo.
10 - Ondas eletromagneticas são ondas transversais (os campos são perpendiculares à direção de propagação). (V)
